博迅高溫爐探測裝置光學中繼系統設計

由于前組鏡頭所處的環境溫度過高，探測器無 法在這么高的溫度下正常工作，所以就需要一個中 繼系統對前組鏡頭所成的像進行二次成像。

目的是 使探測器可以遠離高溫區域。由于中繼系統所處的 位置的特殊性，會導致中繼系統的前后溫度不一致， 前面兩片鏡片溫度會接近前組鏡頭的溫度，而后四 片鏡片的溫度會逐漸降低。

所以在設計的時候前兩 片的溫度設置為300℃，第三片和第四片的溫度設置 為120℃，而后兩片的溫度設置為70℃。

從圖11中繼系統的結構圖可以看出，該系統是 由6片鏡片組成，總長達到了700mm，第5、6、7、8個 面為非球面，光闌位于第6和第7個面之間。

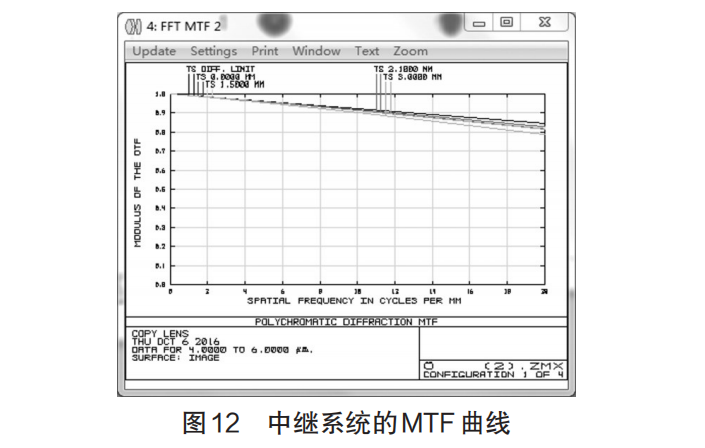

從圖 12 系統的 MTF 曲線可以看出，每個視場 的傳遞函數曲線均接近衍射極限。

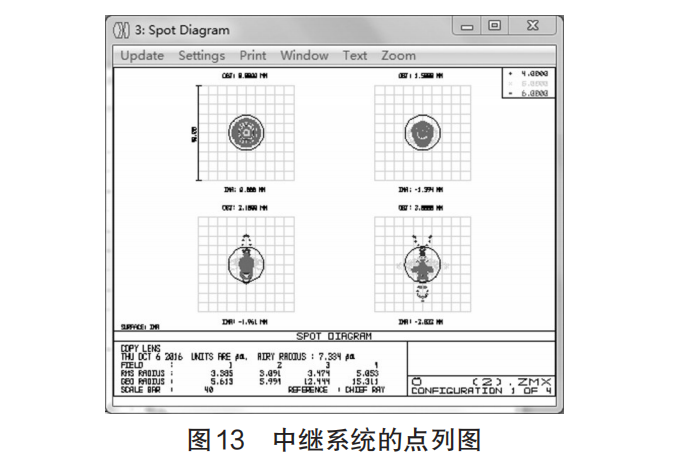

從圖 13 中可以看出每個視場的點列圖大部分 都在艾里斑之內。

上海博迅 將光場圖樣分割成不同大小的 子圖像并經過統計計算的方法得到圖樣的散斑對比度。結果表明應用液體光波導可以降低光場的散斑 對比度，材料為甘油的液體光波導消散斑效果最好，

并且液體光波導長度越長消散斑效果越好。當采用 液體材料為甘油、長度為0.5m的液體光波導時散斑 對比度為3.87%，可以為人眼所接受。

按照瞳與瞳的銜接以及數值孔徑相同的情況下 將兩個系統進行了組合，組成后系統成像質量略有下 降，整體結構及像質滿足了高溫爐進行測量的要求。
